HERMEQ levert ondergrondse leidingbescherming voor het beschermen en markeren van ingegraven kabels en leidingen bij bouw- en infrastructuurprojecten. Nutsbedrijven, netbeheerders en civieltechnische aannemers gebruiken het assortiment om de kans op graafschade te verkleinen en een tracé ook na de aanleg herkenbaar te houden. Het assortiment omvat betonnen beschermingsplaten, kunststof kabelbeschermingstegels en kabelbeschermingsrollen die direct boven elektriciteitskabels, gas- en waterleidingen en glasvezel liggen. Daarnaast zijn er waarschuwingslint en detecteerbaar net voor hoger in de aanvulling, en markeerpalen en markeerblokken die het tracé op het maaiveld aangeven.
-
Betonnen Markeerblokken voor Diensten - 300mm Hoog x 300mm Breed x 150mm Diep & 32 kgLevering binnen twee weken -
-
- Waarschuwingslint voor ondergrondse installatiesLevering binnen twee weken
- Betonnen beschermingsplaten voor nutsvoorzieningen en leidingenLevering binnen twee weken
- Detecteerbaar Waarschuwingsnet voor Elektrische KabelsLevering binnen twee weken
- Betonnen Markeerpaal voor Elektrische Kabels - 770mm Hoog x 160mm Breed x 75mm Diep - 24kgLevering binnen twee weken
- Industriële KabelbeschermingsrolLevering binnen twee weken
- Kabelbeschermingsrol voor GlasvezelkabelsLevering binnen twee weken
- Zware Kabelbeschermingstegel van 100% Gerecycled PlasticLevering binnen twee weken
- Waarschuwingsdetectietape voor Ondergrondse KabelsLevering binnen twee weken
- Waarschuwingsnet voor KabeldetectieLevering binnen twee weken
-
-

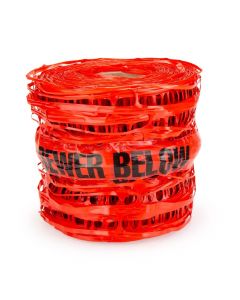

- Sewer Detection Warning Mesh - Pack of 120 RollsLevering binnen twee weken
-
- KabelafdekkingenLevering binnen twee weken
-
Leidingbescherming in de grond: platen, tegels en rollen
Welke leidingbescherming direct boven de kabel of leiding komt, hangt af van wat er later boven het tracé gebeurt: verkeer en bouwmachines vragen om beton, waar graafschade het grootste risico is past kunststof.
Betonnen beschermingsplaten

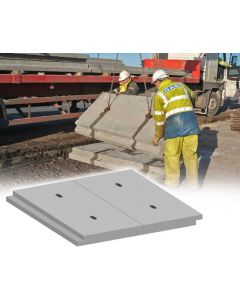

De betonnen beschermingsplaten, in de sector ook beschermplaten of afdekplaten genoemd, zijn met zwaar gaas gewapend en worden gelegd waar verkeer of bouwmachines over gasleidingen, stroomkabels en waterleidingen rijden. Ze liggen over de breedte van de sleuf boven de leiding. Door hun gewicht worden ze met een kraan of graafmachine op hun plaats gelegd.
Kabelbeschermingstegels van gerecycled kunststof

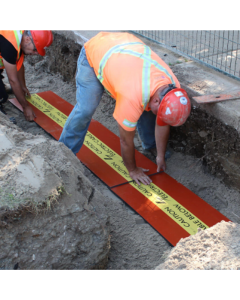

De kunststof kabelbeschermingstegels zijn de kabelafdekplaat voor tracés waar het risico vooral bij latere graafwerkzaamheden ligt. Ze zijn gemaakt van 100% gerecycled plastic, zijn bestand tegen zware impact en hebben een felle kleur, zodat een graver bij het openleggen direct ziet dat hij boven een kabel of leiding zit. De tegels worden aaneengesloten langs het tracé gelegd boven elektriciteit, gas, water en telecom.
Kabelbeschermingsrol

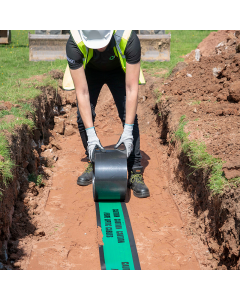

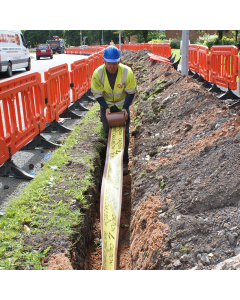

Een kabelbeschermingsrol, ook kabelafdekband genoemd, wordt in één keer over de lengte van het tracé uitgerold en geeft meer bescherming dan traditioneel waarschuwingslint. Voor stroomkabels is er de kabelbeschermingsrol voor elektriciteitskabels. De kabelbeschermingsrol voor glasvezelkabels is bedoeld voor glasvezel, past ook bij andere kabelspecificaties en verbrijzelt niet bij een klap. Een rol is de logische keuze voor lange, doorgaande tracés, waar het leggen van losse tegels meer werk is.
Waarschuwingslint of detecteerbaar waarschuwingsnet
Het verschil zit in de traceerdraad: gewoon waarschuwingslint en waarschuwingsnet waarschuwen de graver pas wanneer hij ze ziet, terwijl detectietape en detecteerbaar net een draad bevatten die vanaf het maaiveld met een kabelzoeker (CAT en genny) wordt opgespoord voordat er gegraven wordt.

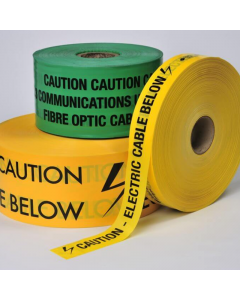

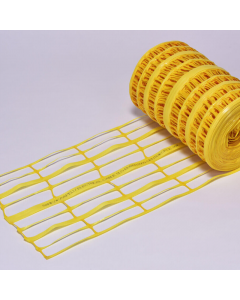

Het waarschuwingslint voor ondergrondse leidingen is bedrukt met een duidelijke tekst per leiding en ligt boven elektriciteitskabels, gas- en waterleidingen. Het waarschuwingsnet is een rol felgekleurd, sterk polyethyleen met dezelfde functie: de machinist ziet het net in de bak verschijnen en weet dat hij een leiding nadert. Gewoon lint of net is de juiste keuze waar het tracé op tekening en met markering vastligt en het om een visuele waarschuwing bij het graven gaat.

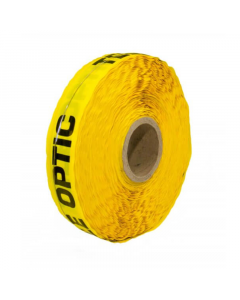

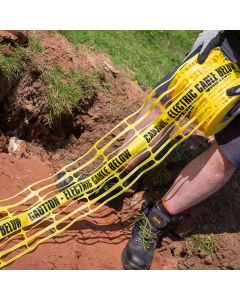

De detectietape met traceerdraad heeft een roestvrijstalen draad over de volle lengte. Het detecteerbaar waarschuwingsnet heeft eveneens een traceerdraad en is er voor elke soort leiding. De detecteerbare uitvoering is nodig boven kunststof waterleidingen, gasleidingen, rioolbuizen en glasvezelbuizen, omdat een kabelzoeker leidingen zonder metaal niet uit zichzelf vindt. Met de traceerdraad in de aanvulling is zo'n tracé vooraf in te meten.
Kabelbescherming bovengronds en op de bouwplaats
Kabels en slangen die over de grond lopen, vragen om bescherming op het maaiveld, omdat de ingegraven producten van dit assortiment daar niet voor bedoeld zijn.
Kabelbrug voor kabels en slangen
Een kabelbrug ligt over grote kabels en slangen die een looproute of rijroute kruisen, zoals de voedingskabel van een aggregaat of een pompslang op een bouwplaats of evenemententerrein. Voetgangers en voertuigen gaan over de brug heen en de kabel ligt beschermd in de kanalen eronder. Voor het overbruggen van een open sleuf is een kabelbrug niet bedoeld: daarvoor zijn er sleufafdekkingen en, waar zwaar verkeer overheen moet, stalen rijplaten uit het assortiment grondwerken en beschoeiing.
Kabelafdekkingen over blootliggende kabels

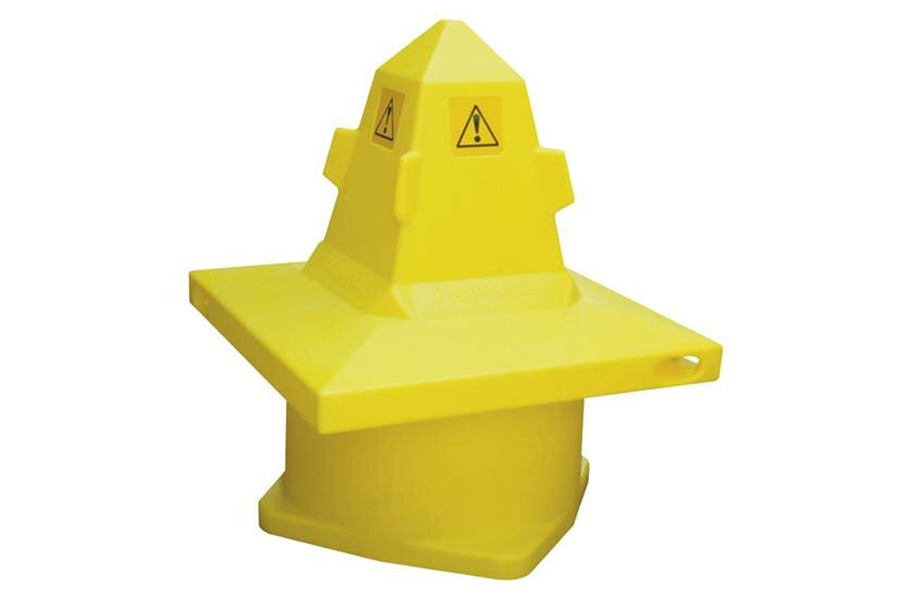

De zeshoekige kabelafdekkingen zijn rotatiegegoten kappen die over blootliggende kabels worden gezet, bijvoorbeeld waar een kabel tijdens werkzaamheden is vrijgegraven of uit de grond komt. De kap maakt de kabel van afstand zichtbaar en houdt mensen en machines op afstand. Er zijn uitvoeringen met een waarschuwing voor hoogspanning en met een aanwijzing voor de rijrichting.
Leidingtracés markeren met markeerpalen en markeerblokken
Markering op het maaiveld laat zien waar een ingegraven tracé loopt, en de plek bepaalt of een paal, een blok of een hydrantpaal past.
Markeerpalen voor kabeltracés

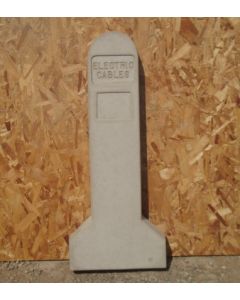

De betonnen markeerpalen voor kabels zijn bedoeld voor elektrische kabeltracés in het open veld, langs wegen en over percelen. Ze worden gezet bij richtingsveranderingen, bij kruisingen en aan weerszijden van wegen en watergangen, zodat het tracé van paal tot paal te volgen is.
Markeerblokken voor diensten

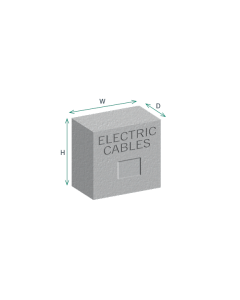

De betonnen markeerblokken zijn bedrukt voor elektriciteit, hoogspanning, gas of water en worden vlak in de berm of in de bestrating gelegd. Ze zijn de keuze waar een paal in de weg zou staan, zoals in maaistroken, voetpaden en verhardingen.
Hydrantpalen

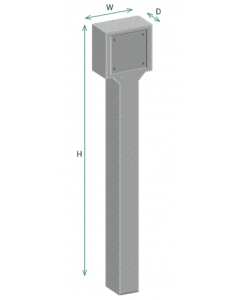

Prefab betonnen hydrantpalen worden door nutsbedrijven bij brandkranen geplaatst, zodat de brandweer en het waterbedrijf een hydrant terugvinden, ook wanneer het putje onder bladeren, sneeuw of een geparkeerde auto ligt. De palen zijn er in meerdere hoogtes, zodat ze boven begroeiing of sneeuw uit blijven steken.
Een kabel- en leidingsleuf opbouwen
Bij het opbouwen van een sleuf wordt elke laag, van de leiding tot het maaiveld, afgestemd op de belasting erboven en op de leiding eronder.
Verkeer en machines boven het tracé
De belasting boven een tracé verandert vaak tussen de bouwfase en de eindsituatie. Een berm die later een inrit of parkeerstrook wordt, of een tracé dat tijdens de bouw onder een bouwweg doorloopt, vraagt op die kruising om betonplaten. De rest van hetzelfde tracé kan met kunststof tegels of een kabelbeschermingsrol worden afgedekt.
Volgorde van de lagen in de aanvulling
De beschermingslaag ligt direct boven de kabel of leiding, meestal op het zandbed dat de leiding omhult. Het waarschuwingslint of net komt hoger in de aanvulling, zodat de graafbak het eerst tegenkomt en de machinist kan stoppen voordat hij de bescherming en de leiding bereikt. De markering op maaiveldniveau maakt het tracé zichtbaar voordat er gegraven wordt, en een detecteerbaar lint of net maakt het bovendien meetbaar.
De juiste opdruk per leiding

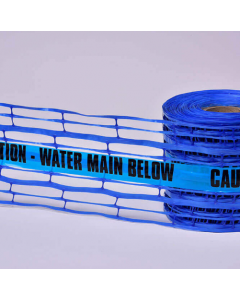

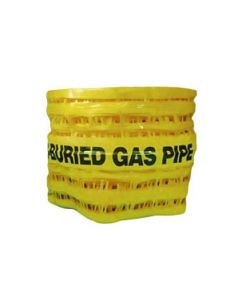

Lint, net en markering dragen een tekst per nutsvoorziening, en die tekst hoort bij de leiding die eronder ligt. Het assortiment dekt elektriciteit, openbare verlichting, gas, water, glasvezel en telecom en riool. Voor kabeltracés is er een detecteerbaar net voor elektriciteitskabels. Boven drinkwaterleidingen ligt het detectienet voor waterleidingen. Gastracés krijgen het detectienet voor gasleidingen, en rioolleidingen het detectienet voor riolering. Liggen meerdere leidingen in één sleuf, dan krijgt elke leiding een eigen lint of net met de juiste opdruk.
